Anmerkung:
Mit viel Geduld ist es mir gelungen, die verschiedenen grafischen Darstellungen, die zu einzelnen Anlagen gehören, fertigzustellen. Da es sich um Pixelgrafiken mit einer maximalen Breite von 640 Pixeln handelt, die ich frei nachgezeichnet habe, sind sie nicht maßstabsgetreu, sondern mehr oder minder stark verzerrt. Die Angabe der Bemaßungen sowie die Anordnung der Grafiken sind teilweise abweichend vom Original so vorgenommen, dass auch bei geringer Monitorauflösung horizontales Scrollen vermeidbar ist.

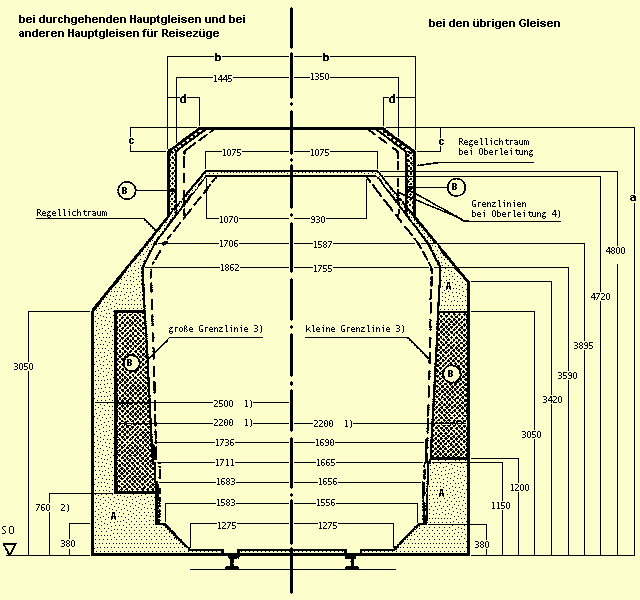

Maße in Millimetern.
Die Maße beziehen sich auf die Verbindungslinie der Schienenoberkanten (SO) in Sollage; die Mittellinie steht senkrecht auf der Verbindungslinie.
Unterer Teil der Grenzlinie siehe Bild 2.
Zulässig sind Einragungen von baulichen Anlagen, wenn es der Bahnbetrieb erfordert (z.B. Bahnsteige, Rampen, Rangiereinrichtungen, Signalanlagen), sowie Einragungen bei Bauarbeiten, wenn die erforderlichen Sicherheitsmaßnahmen getroffen sind.
Zulässig sind Einragungen bei Bauarbeiten, wenn die erforderlichen Sicherheitsmaßnahmen getroffen sind.
1) Bei Gleisen, auf denen ausschließlich Stadtschnellbahnfahrzeuge verkehren, dürfen die Maße um 100 mm verringert werden. In Tunneln sowie unmittelbar angrenzenden Einschnittsbereichen ist die Verringerung der halben Breite des Regellichtraums auf 1900 mm zulässig, sofern besondere Fluchtwege vorhanden sind. Die Neigung der Schrägen ändert sich nicht.
2) Bei Gleisen, auf denen überwiegend Stadtschnellbahnfahrzeuge verkehren, 960 mm.
3) Den Grenzlinien liegen die Bezugslinie G 2, der Regelwert so = 0,4 des Neigungskoeffizienten eines Fahrzeuges und folgende bautechnische Einflußgrößen zugrunde:
große Grenzlinie | kleine Grenzlinie | |
---|---|---|
Radius (r) | 250 m | ∞ |
Überhöhung (u) | 160 mm | 50 mm |
Überhöhungsfehlbetrag (uf) | 150 mm | 50 mm |
Spurweite (l) | 1470 mm | 1445 mm |
Ausrundungsradius bei Neigungswechsel (ra) | 2000 | 2000 |
Hebungsreserve | 50 mm | 50 |
Schienenabnutzung | 10 mm | 10 mm |
Bei Gleisen mit Oberleitung zusätzlich: | ||
Arbeitshöhe der Stromabnehmer | 5600 mm | 5600 mm |
Mindestabstand von der Oberleitung (15 kV Wechselstrom) | 150 mm | 150 mm |
4) Den Grenzlinien bei Oberleitung liegt der Neigungskoeffizient so = 0,225 eines Triebfahrzeuges und das halbe Breitenmaß eines Stromabnehmers von 975 mm zugrunde.
Stromart | Nennspannung | Mindesthöhe | Halbe Mindestbreite b im Arbeitshöhenbereich des Stromabnehmers über SO | Abschrägung der Ecken | ||||
---|---|---|---|---|---|---|---|---|
a | 5300 | über 5300 bis 5500 | über 5500 bis 5900 | über 5900 bis 6500 | c | d | ||
kV | mm | |||||||
Wechselstrom | 15 | 5200 | 1430 | 1440 | 1470 | 1510 | 300 | 400 |
25 | 5340 | 1500 | 1510 | 1540 | 1580 | 335 | 447 | |
Gleichstrom | bis 1,5 | 5000 | 1315 | 1325 | 1355 | 1395 | 250 | 350 |
3 | 5030 | 1330 | 1340 | 1370 | 1410 | 250 | 350 |
Bogenradius | Erforderliche Vergrößerung der halben Breitenmaße | ||
---|---|---|---|
des Regellichtraums | des Regellichtraums bei Oberleitung | ||
an der Bogeninnenseite | an der Bogenaußenseite | ||
m | mm | ||
250 | 0 | 0 | 0 |
225 | 25 | 30 | 10 |
200 | 50 | 65 | 20 |
190 | 65 | 80 | 25 |
180 | 80 | 100 | 30 |
150 | 135 | 170 | 50 |
120 | 335 | 365 | 80 |
100 | 530 | 570 | 110 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. |

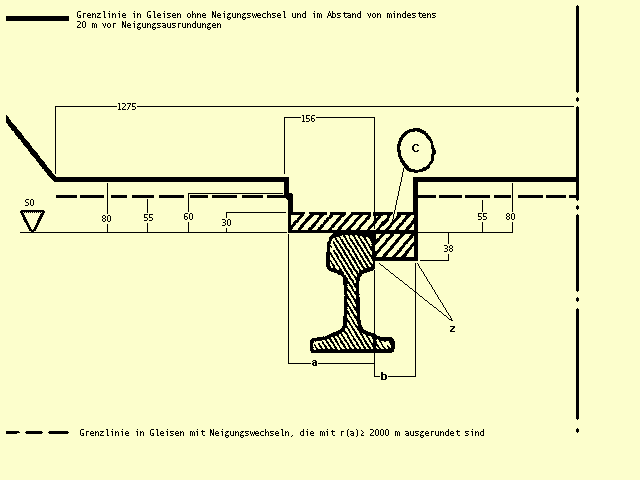

Auf eine Länge von 20 m vor Neigungsausrundungen dürfen die Höhen zwischen h = 80 mm und h = 55 mm geradlinig eingeschaltet werden.

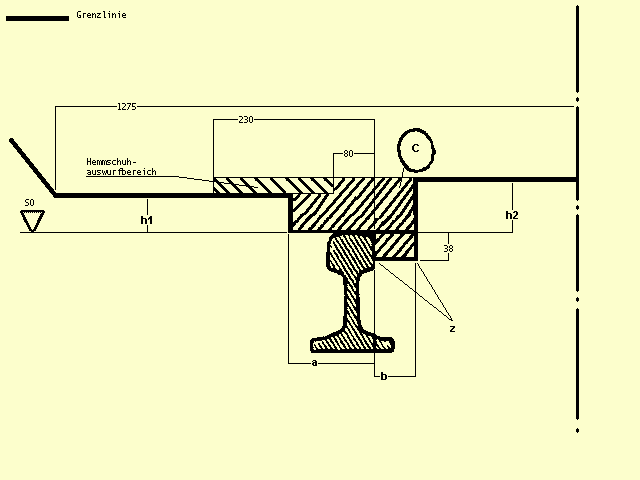

Höhe der Grenzlinie mm | |||||
---|---|---|---|---|---|
in Wannenausrundungen mit ra ≥ 400 m und ≥ 5m vor Kuppenausrundungen | unmittelbar vor Kuppenausrundungen mit | in Kuppenausrundungen mit | |||
ra ≥ 2000 m | 2000 > ra ≥ 300 m | ra ≥ 2000m | 2000 > ra ≥ 300 m | ||
h1 | 115 | 105 | 70 | 100 | 0 |
h2 | 125 | 115 | 80 | 110 | 0 |
Auf eine Länge von 5 m vor Kuppenausrundungen dürfen Zwischenwerte für die Höhen h1 und h2 geradlinig eingeschaltet werden. |

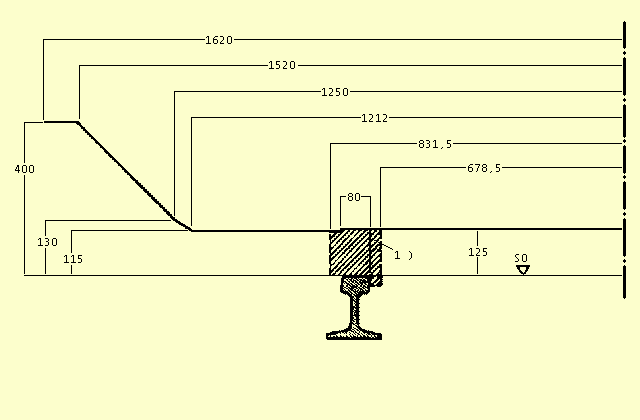

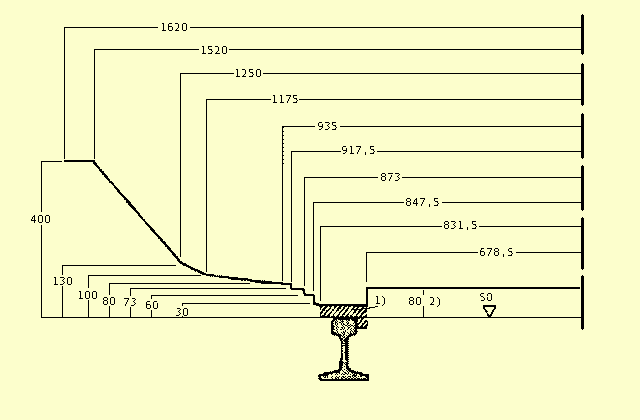

a ≥ 150 mm für unbewegliche Gegenstände, die nicht fest mit der Schiene verbunden sind.
a ≥ 135 mm für unbewegliche Gegenstände, die fest mit der Schiene verbunden sind.
b = 41 mm für Einrichtungen, die das Rad an der inneren Stirnfläche führen.
b ≥ 45 mm an Bahnübergängen und Übergängen (§ 11 Abs. 1).
b ≥ 70 mm für alle übrigen Fälle.
z = Ecken, die ausgerundet werden dürfen.
Die Höhenmaße der Grenzlinien beziehen sich auf die Verbindungslinie der Schienenoberkanten (SO) in Istlage (Berücksichtigung der Schienenabnutzung).
Raum für das Durchrollen der Räder. Zulässig sind Einragungen von Einrichtungen und Geräten, wenn es deren Zweck erfordert (z.B. Rangiereinrichtungen).
1 Die halben Breitenmaße der Grenzlinie für feste Anlagen sind durch Addition folgender horizontal wirkender Einflußgrößen zu berechnen:
1.1 Halbes Breitenmaß der Bezugslinie G 2; Vergrößerungen der Bezugslinie für Fahrzeuge gemäß § 22 Abs. 2 sind zu berücksichtigen.
1.2 Überschreitung der Bezugslinie, die sich aus der Verschiebung infolge der Stellung eines Fahrzeugs im Gleisbogen und unter Berücksichtigung der Spurweite des Gleises ergibt (Ausladung).
1.3 Verschiebung aus quasistatischer Seitenneigung, die sich beim Stand eines Fahrzeugs in einem Gleis mit Überhöhung oder bei Fahrt in einem Gleisbogen mit Überhöhungsfehlbetrag ergibt, wobei nur der Wert in Ansatz gebracht wird, der den bereits in der Bezugslinie enthaltenen Anteil von 50 mm übersteigt.
1.4 Zufallsbedingte Verschiebungen aus
a) Gleislageunregelmäßigkeiten,
b) Schwingungen infolge der Wechselwirkung zwischen Fahrzeug und Gleis und
c) dem Einfluß der Unsymmetrie bis zu 1 Grad, die sich aus den Bau- und Einstellungstoleranzen der Fahrzeuge und einer ungleichmäßigen Lastverteilung ergibt.
Hierbei darf die geringe Wahrscheinlichkeit des gleichzeitigen Auftretens aller ungünstigen Einflüsse berücksichtigt werden.
2 Die Verschiebungen nach 1.2 bis 1.4 dürfen bei Geschwindigkeiten bis 160 km/h auch nach den folgenden Tabellen ermittelt werden:
2.1 Ausladung (zu 1.2)
2.1.1 bei Radien von 250 m und mehr | ||
Radius m | Ausladung mm | |
---|---|---|
Spurweite ≤ 1445 mm | Spurweite ≤ 1470 mm | |
250 | 20 | 33 |
300 | 18 | 30 |
400 | 14 | 27 |
500 | 13 | 25 |
600 | 11 | 24 |
800 | 10 | 22 |
1000 | 9 | 21 |
2000 | 7 | 20 |
3000 | 6 | 19 |
∞ | 5 | 18 |
2.1.2 bei Radien unter 250 m | ||
Radius m | Ausladung mm | |
---|---|---|
Bogeninnenseite | Bogenaußenseite | |
225 | 55 | 60 |
200 | 85 | 95 |
190 | 95 | 110 |
180 | 110 | 130 |
170 | 130 | 145 |
150 | 165 | 195 |
120 | 365 | 395 |
100 | 560 | 600 |
Für Höhen bis 400 mm über SO dürfen die Tabellenwerte um 5 mm verringert werden. |
Zu 2.1.1 und 2.1.2:
Zwischenwerte dürfen geradlinig eingeschaltet werden.

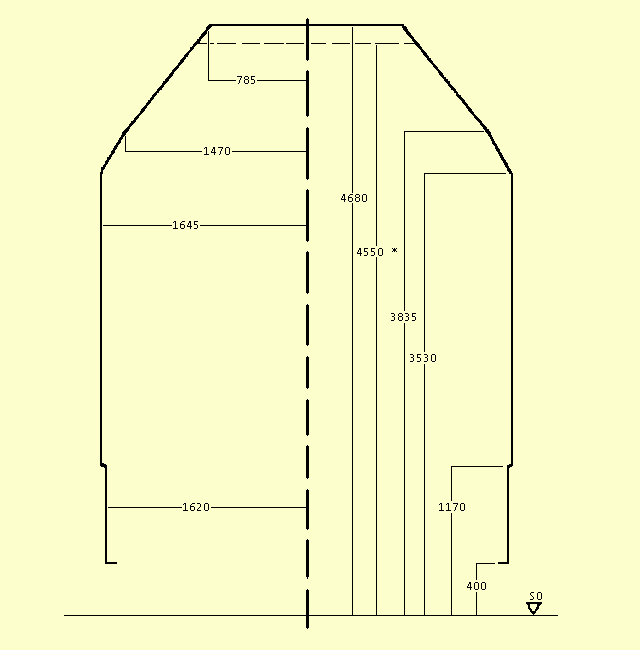

2.2 Verschiebung aus quasistatischer Seitenneigung (zu 1.3) | ||||||
Höhe der Bezugslinie | Verschiebung *) bei Überhöhung oder Überhöhungsfehlbetrag mm | |||||
---|---|---|---|---|---|---|
50 | 75 | 100 | 130 | 150 | 160 | |
mm | mm | |||||
4680 | 0 | 28 | 56 | 90 | 112 | 123 |
3835 | 0 | 23 | 45 | 72 | 89 | 98 |
3530 | 0 | 21 | 41 | 65 | 81 | 89 |
1170 | 0 | 5 | 9 | 15 | 18 | 20 |
≤ 400 | 0 | 0 | 0 | 0 | 0 | 0 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. *) Bei einem Neigungskoeffizienten s = 0,4 |
2.3 Zufallsbedingte Verschiebung (zu 1.4) | ||||||
Höhe der Bezugslinie | Verschiebung | |||||
---|---|---|---|---|---|---|
bei nicht festgelegtem Gleis | bei festgelegtem Gleis | bei festgelegtem Gleis und einem Überhöhungs- oder Querhöhenfehler ≤ 5 mm | ||||
a | b | a | b | a | b | |
mm | mm | |||||
4680 | 110 | 140 | 106 | 137 | 78 | 116 |
3835 | 91 | 114 | 85 | 110 | 62 | 93 |
3530 | 84 | 104 | 78 | 100 | 57 | 84 |
1170 | 37 | 40 | 21 | 25 | 14 | 19 |
≤ 400 | 30 | 31 | 6 | 6 | 2 | 3 |
a: Auf der Bogeninnenseite b: Auf der Bogenaußenseite und im geraden Gleis |
3 Die Höhenmaße der Grenzlinie sind - ausgenommen im Bereich ≤ 125 mm - aus den Höhenmaßen der Bezugslinie G 2 zu berechnen und
3.1 im Bereich ≥ 3530 mm zu vergrößern um
a) den Einfluß des Wechsels der Längsneigung und
b) die Hebungsreserve für die Unterhaltung des Gleises,
3.2 im Bereich ≤ 1170 mm zu vermindern um
a) den Einfluß des Wechsels der Längsneigung und
b) die Abnutzung der Schienen und das Absinken des Gleises im Betrieb.
Zu 3.1 und 3.2:
Der Einfluß des Wechsels der Längsneigung wird wie folgt berechnet:
50000 ----- [mm] ra
ra = Ausrundungsradius in m
4 Für die Höhenmaße der Grenzlinie im Bereich ≤ 125 mm gilt Anlage 1 Bild 2.
5 Bei Geschwindigkeiten von mehr als 160 km/h sind aerodynamische Einflüsse zu berücksichtigen.
1 Die halben Breitenmaße der Grenzlinie bei Oberleitung sind durch Addition folgender horizontal wirkender Einflußgrößen zu berechnen:
1.1 Halbes Breitenmaß des Stromabnehmers,
1.2 Schwingung des Stromabnehmers,
1.3 Auslenkung des Stromabnehmers im Gleisbogen,
1.4 Verschiebung infolge der Stellung eines Fahrzeugs im Gleisbogen und unter Berücksichtigung der Spurweite des Gleises (Ausladung),
1.5 Verschiebung aus quasistatischer Seitenneigung, die sich beim Stand eines Fahrzeugs in einem Gleis mit Überhöhung oder bei Fahrt in einem Gleisbogen mit Überhöhungsfehlbetrag ergibt, wobei nur der Wert in Ansatz gebracht wird, der den bereits in 1.2 enthaltenen Anteil von 66 mm überschreitet,
1.6 Zufallsbedingte Verschiebungen aus Gleislageunregelmäßigkeiten; hierbei darf die geringe Wahrscheinlichkeit des gleichzeitigen Auftretens aller ungünstigen Einflüsse berücksichtigt werden.
1.7 Mindestabstand von der Oberleitung | |||
Nennspannung kV | Abstand *) mm | ||
---|---|---|---|
Wechselstrom | 15 | 150 | (100) |
Wechselstrom | 25 | 220 | (150) |
Gleichstrom | 1,5 | 35 | (25) |
Gleichstrom | 3 | 50 | (35) |
*) Die Werte in Klammern dürfen nur bei vorübergehender Annäherung des Stromabnehmers an ortsfeste Bauteile angewendet werden. |
2 Die Verschiebungen nach 1.2 bis 1.6 dürfen bei Geschwindigkeiten bis 160 km/h auch nach den folgenden Tabellen ermittelt werden:
2.1 Schwingung und Auslenkung (zu 1.2 und 1.3) | |
Arbeitshöhe des Stromabnehmers mm | Verschiebung *) mm |
---|---|
6500 | 170 |
5000 | 110 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. *) Bei einem Neigungskoeffizienten s = 0,225 |
2.2 Ausladung bei Radien von 100 m und mehr (zu 1.4) | ||
Radius m | Ausladung mm | |
---|---|---|
Spurweite ≤ 1445 mm | Spurweite ≥ 1470 mm | |
100 | 43 | |
120 | 39 | |
150 | 34 | |
200 | 30 | |
250 | 15 | 28 |
300 | 13 | 26 |
400 | 11 | 24 |
500 | 10 | 23 |
600 | 9 | 22 |
800 | 8 | 21 |
1000 | 8 | 20 |
2000 | 6 | 19 |
3000 | 6 | 18 |
∞ | 5 | 18 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. |
2.3 Verschiebung aus quasistatischer Seitenneigung (zu 1.5) | |||||
Arbeitshöhe des Stromabnehmers | Verschiebung *) bei Überhöhung oder Überhöhungsfehlbetrag mm | ||||
---|---|---|---|---|---|
66 | 100 | 130 | 150 | 160 | |
mm | mm | ||||
6500 | 0 | 31 | 58 | 76 | 85 |
5000 | 0 | 23 | 44 | 57 | 64 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. *) Bei einem Neigungskoeffizienten s = 0,225 |
2.4 Zufallsbedingte Verschiebungen (zu 1.6) | |||
Arbeitshöhe des Stromabnehmers | bei nicht festgelegtem Gleis | Verschiebung bei festgelegtem Gleis | bei festgelegtem Gleis und einem Überhöhungs- oder Querhöhenfehler ≤ 5 mm |
---|---|---|---|
mm | mm | ||
6500 | 99 | 95 | 32 |
6000 | 92 | 87 | 29 |
5500 | 85 | 80 | 27 |
5000 | 79 | 73 | 25 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. |
3 Mindestfahrdrahthöhe über Schienenoberkante | ||
Nennspannung kV | Höhe mm | |
---|---|---|
Wechselstrom | 15 | 4950 |
Wechselstrom | 25 | 5020 |
Gleichstrom | 1,5 | 4850 |
Gleichstrom | 3 | 4865 |
1 Der Mindestgleisabstand ist durch Addition der halben Breitenmaße der Grenzlinien zu berechnen.
2.1 Der Mindestgleisabstand darf auch wie folgt ermittelt werden: | ||||||||||
Radius | Mindestgleisabstand bei einer Geschwindigkeit von km/h | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
160 | 140 | 120 | 100 | 80 | 70 | 60 | 50 | 40 | 30 | |
m | m | |||||||||
2100 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 | 3,50 |
1600 | 3,54 | 3,50 | ' | ' | ' | ' | ' | ' | ' | ' |
1300 | 3,58 | 3,53 | 3,50 | ' | ' | ' | ' | ' | ' | ' |
1100 | 3,61 | 3,56 | 3,51 | ' | ' | ' | ' | ' | ' | ' |
950 | 3,59 | 3,53 | ' | ' | ' | ' | ' | ' | ' | |
850 | 3,61 | 3,55 | 3,50 | ' | ' | ' | ' | ' | ' | |
700 | 3,59 | 3,53 | ' | ' | ' | ' | ' | ' | ||
600 | 3,62 | 3,55 | 3,50 | ' | ' | ' | ' | ' | ||
500 | 3,59 | 3,52 | ' | ' | ' | ' | ' | |||
450 | 3,61 | 3,54 | 3,50 | ' | ' | ' | ' | |||
400 | 3,55 | 3,52 | 3,50 | ' | ' | ' | ||||
300 | 3,61 | 3,56 | 3,52 | 3,50 | ' | ' | ||||
250 | 3,60 | 3,55 | 3,51 | 3,50 | ' | |||||
225 | 3,63 | 3,58 | 3,56 | 3,50 | ||||||
200 | 3,71 | 3,66 | 3,62 | 3,62 | ||||||
180 | 3,80 | 3,74 | 3,69 | 3,68 | ||||||
Zwischenwerte dürfen geradlinig eingeschaltet werden. |
2.2 Hat das äußere Gleis eine größere Überhöhung (Ua) als das innere Gleis (Ui), so ist der Mindestgleisabstand zu vergrößern um
3,53 ---- . (ua - ui) [mm] 1,50
3 Bei Radien unter 250 m müssen die Gleisabstände von 4,00 m und 3,80 m (§ 10 Abs. 2) sowie von 4,00 m und 4,50 m (§ 10 Abs. 3) wie folgt vergrößert werden: | |
Radius m | Vergrößerung mm |
---|---|
250 | 0 |
225 | 55 |
200 | 120 |
180 | 180 |
170 | 215 |
150 | 305 |
120 | 700 |
100 | 1100 |
Zwischenwerte dürfen geradlinig eingeschaltet werden. |

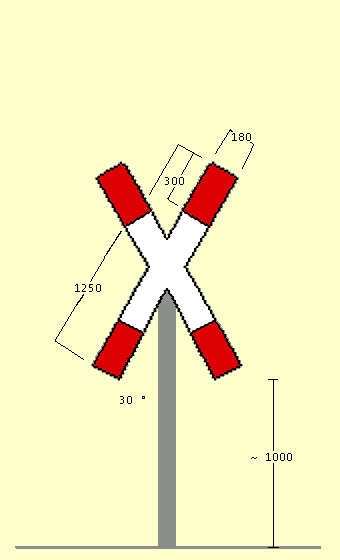

Maße in Millimetern
1. Wenn das Andreaskreuz nur für den Straßenverkehr in einer abzweigenden Richtung gelten soll, ist dies durch ein Zusatzschild mit schwarzem Pfeil zu kennzeichnen.
2. Bei Gleisen mit elektrischer Fahrleitung sind die Andreaskreuze in der Mitte mit einem Blitzpfeil zu versehen.
3. In Ortschaften oder bei beengten Verhältnissen sind Abweichungen vom Höhenmaß "~1000" zulässig.
Farbfolge GELB-ROT
1. Wenn Lichtzeichen nur für den Straßenverkehr in einer abzweigenden Richtung gelten sollen, sind sie in Pfeilform auszuführen. An Fußwegen dürfen die Lichtzeichen mit Fußgänger-Symbolen versehen werden.
2. Zusätzlich zu den Lichtzeichen dürfen Wecker oder andere hörbare Zeichen verwendet werden.
3. Bei mehrgleisigen Strecken sind Lichtzeichen nur in Verbindung mit Halbschranken oder Schranken zu verwenden.
4. In Ortschaften oder bei beengten Verhältnissen darf das Andreaskreuz neben oder über dem Lichtzeichen angebracht sein. Bei Lichtzeichen für Fußwege darf auf das Andreaskreuz verzichtet werden.
Siehe auch Erläuterungen zu Bild 1.

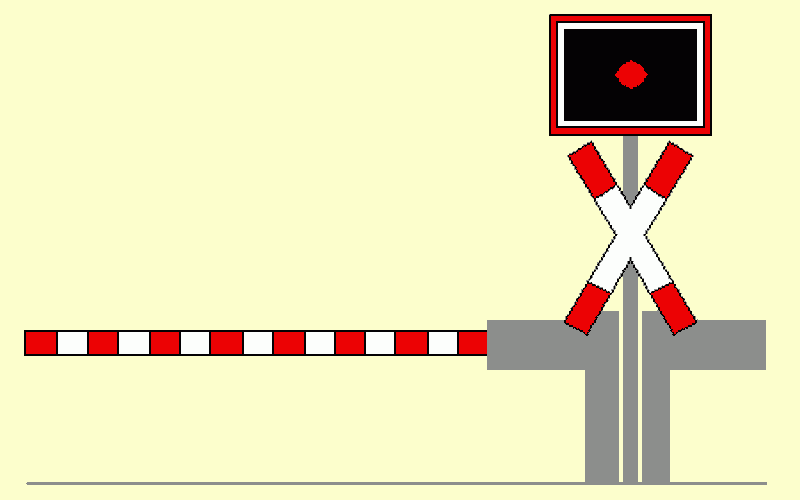

1. Die Schrankenbäume müssen ausreichend erkennbar sein, solange sie bewegt werden oder geschlossen sind.
2. Die Schraffen sind senkrecht auszuführen; sie dürfen bis zur Erneuerung schräg sein.
3. Halbschranken sperren nur die Zufahrt auf den Bahnübergang; ihre Länge ist so zu bemessen, daß der Straßenverkehrsteilnehmer ungehindert den Bahnübergang räumen kann.
Siehe auch Erläuterungen zu den Bildern 1 und 2.
1. Zusätzlich zum Blinklicht dürfen Wecker oder andere hörbare Zeichen verwendet werden.
2. In Ortschaften oder bei beengten Verhältnissen darf das Andreaskreuz um 90° gedreht (quer) über dem Blinklicht angebracht und vom Höhenmaß "~2650" abgewichen werden.
3. Ein Blinklicht in Pfeilform zeigt an, daß es nur für den Straßenverkehr in Richtung des Pfeiles gilt.
4. Für besondere Blinklichter an Fußwegen sind Signalschirme mit einer Höhe von 400 mm und einer Breite von 500 mm zugelassen. Auf Andreaskreuze kann gemäß § 11 Abs. 3 verzichtet werden.
5. An mehrgleisigen Strecken dürfen Bahnübergänge mit schwachem Verkehr durch Blinklichter in Verbindung mit einer im Signalschirm angebrachten gelben Leuchtschrift "2 Züge" und Wecker oder andere hörbare Zeichen gesichert werden. Die zusätzlichen Sicherungen werden wirksam, wenn und solange der Bahnübergang für einen weiteren Zug gesperrt bleibt.
Siehe auch Erläuterungen zu Bild 1.
Siehe Erläuterungen zu den Bildern 1, 3 und 4.

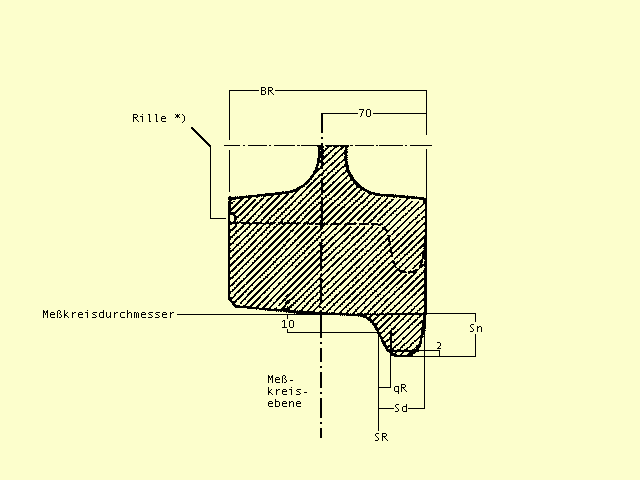

Maße in Millimetern

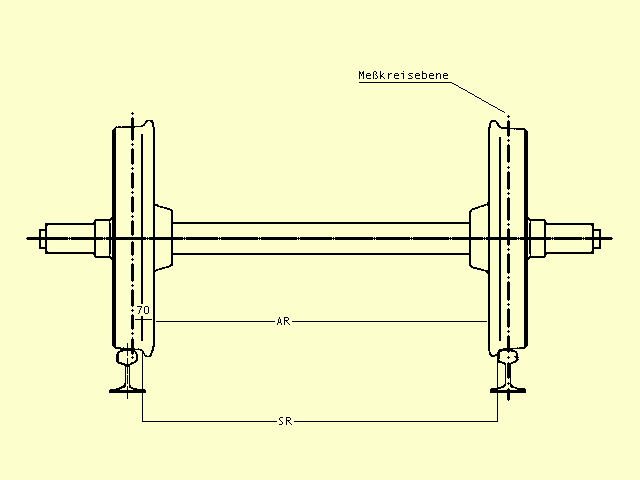

Bezeichnung | Meßkreisdurchmesser der Räder | Mindestmaß | Höchstmaß | ||
---|---|---|---|---|---|
Spurmaß (SR) | > 840 | 1410 1) | 1426 | ||
840 bis 330 | 1415 1) | 1426 | |||
Abstand der inneren Stirnflächen (AR) | > 840 | 1357 2) | 1363 2) | ||
840 bis 330 | 1359 2) | 1363 2) | |||
Radreifen- / Radkranzbreite (BR) | ≥ 330 | 130 3) | 133 4) | 150 | 140 4) |
Spurkranzdicke (Sd) | > 840 | 20 | 22 4) | 33 | |
840 bis 330 | 27,5 | 33 | |||
Spurkranzhöhe (Sh) | > 760 | 26 | 36 | ||
760 bis 330 | 32 | 38 | |||
Dicke des Radreifens in Meßkreisebene (Rd) | ≥ 330 | 25 | 35 5) | -- | |
Spurkranzflankenmaß (qR) | ≥ 330 | 6,5 6) | -- | ||
1) Bei Zwischenradsätzen beträgt das Mindestmaß 1395 mm 2) Nennmaß 1360 mm 3) 133 mm, wenn Balkengleisbremsen wirksam werden sollen 4) Fahrzeuge im grenzüberschreitenden Verkehr 5) Reisezugwagen im grenzüberschreitenden Verkehr 6) Maß zur Beurteilung der Spurkranzflankenabnutzung |
* Rille muß immer sichtbar sein.
Der Durchmesser des Meßkreises ist der Raddurchmesser im Abstand von 70 mm von der inneren Stirnfläche des Rades
Maße in Millimetern
Unterer Teil der Bezugslinie siehe Bilder 2 und 3
1) Von den Rädern bestrichener Raum

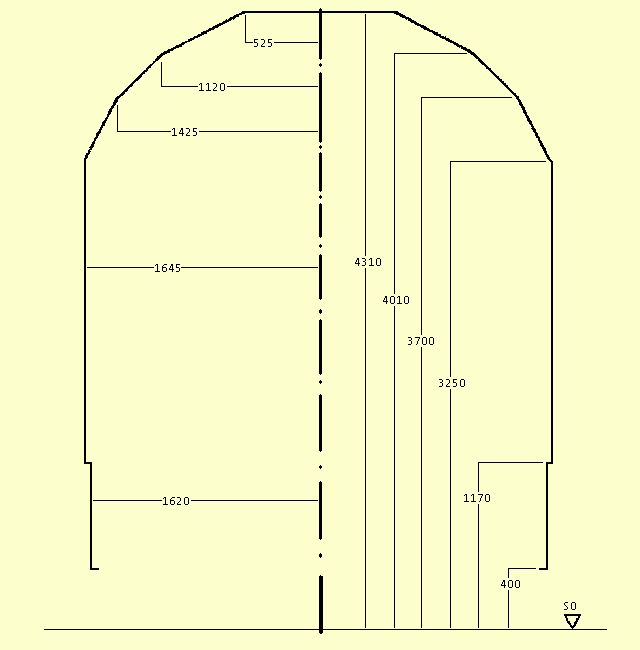

Maße in Millimetern
* Zulässige Höhe für Fahrzeugteile, aus denen Dampf ausströmen kann
Unterer Teil der Bezugslinie siehe Bilder 2 und 3
1) Von den Rädern bestrichener Raum
2) Bei Wagen, ausgenommen Steuerwagen, dürfen die über die Endradsätze hinausragenden Teile höchstens bis auf 125 mm über SO herabreichen
1. Für die Berechnung der Fahrzeugabmessungen sind die Maße der Bezugslinien (Anlagen 7 und 8) einzuschränken um die Einflüsse aus:
1.1 den horizontalen Verschiebungen, die sich aus den Querspielen zwischen Fahrzeugaufbau und den Radsätzen sowie aus der Stellung der Radsätze im Gleisbogen und in der Geraden ergeben,
1.2 der Veränderung der Fahrzeughöhe infolge Abnutzung,
1.3 den senkrechten Ausschlägen,
1.4 der senkrechten Verschiebung, die sich aus der Stellung des Fahrzeugs in Kuppen- und Wannenausrundungen ergibt,
1.5 der quasistatischen Seitenneigung, die sich bei Stand in einem Gleis mit 50 mm Überhöhung oder bei Fahrt in einem Gleisbogen mit 50 mm Überhöhungsfehlbetrag ergibt und
1.6 der über 1 Grad hinausgehenden Unsymmetrie, die sich aus den Bau- und Einstellungstoleranzen des Fahrzeugs und der vorgesehenen Belastung ergibt.
2. Die vorgenannten Einschränkungen dürfen wie folgt verringert werden:
Zulässige Verringerung m Höhe der Teile über Schienenoberkante | ||
---|---|---|
≤ 0,4 m | > 0,4 m | |
Bogenradius (r ≥ 250 m) |
2,5 l - 1,435 --- + --------- r 2 |
3,75 l - 1,435 ---- + --------- r 2 |
Bogenradius (250 m > r ≥ 150 m) |
||
Bogeninnenseite | 50 l - 1,435 -- - 0,190 + --------- r 2 |
50 l - 1,435 -- - 0,185 + --------- r 2 |
Bogenaußenseite | 60 l - 1,435 -- - 0,230 + --------- r 2 |
60 l - 1,435 -- - 0,225 + --------- r 2 |
l = Spurweite des Gleises; die Spurweite ist mit 1,465 m anzusetzen; für Wagen mit Drehgestellen im Gleisbogen l = 1,435 m |
Maße in Millimetern

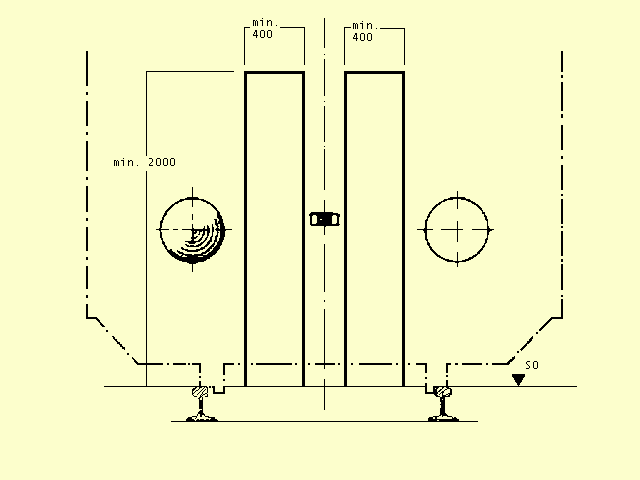

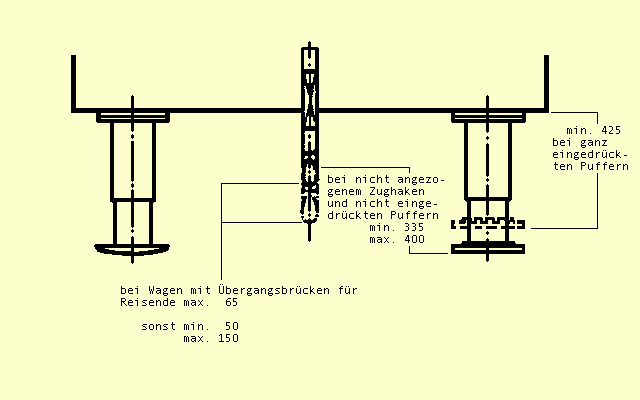

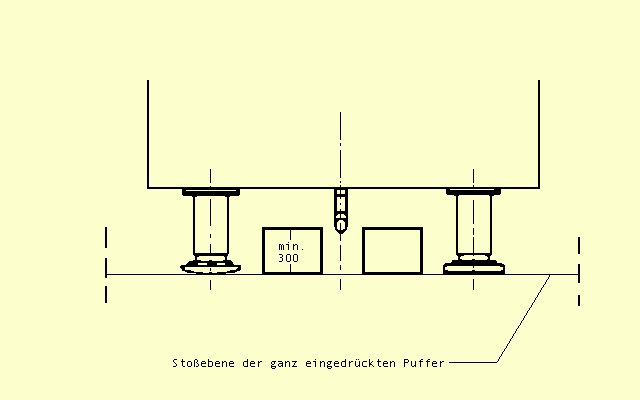

1. Die Pufferscheiben müssen so bemessen sein, daß die Puffer beim Durchfahren der in § 21 Abs. 1 genannten Gleisbogen nicht hintereinandergreifen können.
2. Der in Blickrichtung auf die Stirnseite des Fahrzeugs linke Pufferteller muß gewölbt sein. Sind beide Pufferteller gewölbt, so darf der Wölbungsradius nicht kleiner als 1500 mm sein.

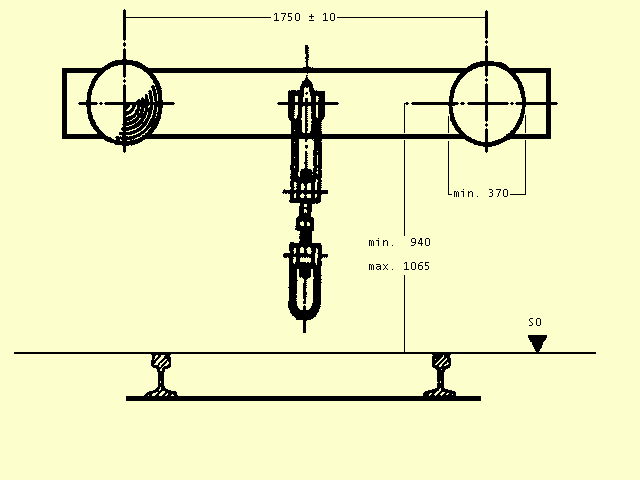

3. Die Pufferteller müssen einen Kreis mit dem Durchmesser von 370 mm überdecken, der oben und unten um jeweils 15 mm abgeflacht sein darf.
Maße in Millimetern
Zum Anfang dieser Seite | Beginn der EBO (bis 2. Abschnitt = § 17) |
|||
Zur ESBO | Fortsetzung der EBO (ab 3. Abschnitt = § 18) |
|||
Zur BOA Baden-Württemberg | Zur Teil-Übersicht eisenbahnbetrieblicher Vorschriften | |||
Zur Teil-Übersicht berufsrechtlicher Vorschriften | Zur Teil-Übersicht Bau spurgebundener Verkehrswege | |||
Zur Teil-Übersicht grundlegender Vorschriften | Zur rubrikweisen Übersicht der Rechtsvorschriften | |||
Zum Abkürzungsverzeichnis | Zur Suchfunktion | |||
Zur Hauptseite | Zu den Neuerungen | |||
Zum Allerlei (externer Server) |
Zu den Foto-Ausflügen (externer Server) |
|||
Zum altbadischen Bahnenrecht (externer Server) |
Letzte Änderung am 10. Dezember 2006 von Matthias Dörfler |
